AR＃59435 Xilinx HSSIO解决方案中心-设计助手调试重置问题
发布时间：2020-06-12 15:00:14 发布者：华芯盛世科技
描述
在多种情况和情况下都需要进行GT RESET。为了以一种有效的方式更新，
清除和重新配置GT，它们是必需的。
由于PLL的上电以及初始上电时refclk电容器的建立，在7系列设备上可能会发生复位问题。
如果仅在设备初次启动时出现问题，请检查以下三个应答记录，以查看所讨论的问题是否可能是一个问题：
（Xilinx答复59294）
（Xilinx答复61785）
（Xilinx答复65199）
如果重置序列失败，并且恢复的唯一方法是重新编程，请参见：
（Xilinx答复60489）超规模
对于UltraScale，在某些情况下有时会看到开机时出现问题：
（Xilinx答复66472）
对于常规调试，请检查以下步骤以确保正确的重置功能：
GTRESETSEL是否设置为正确的位（顺序模式还是单模式）？
是否应用QPLL / CPLL RESET？
相关的PLL是否锁定且稳定？ PLLLOCK高吗？
TX / RXUSRCLK和TXRXUSRCLK2是否稳定？ TX / RXUSERRDY高吗？
恢复的时钟稳定吗？如果恢复的时钟不稳定，建议不要执行许多初始化功能，例如缓冲区复位和相位对齐过程。
启动状态机中使用的“稳定时钟”周期是否正确？
如果执行RX重置，是单模式还是顺序模式？
接收到有效的输入数据后，是否开始RX复位？
如果TX和RX（链接伙伴）不是来自同一通道，那么在开始RX复位之前是否先完成TX复位？
如果使用DRP仲裁进行重置，请确保使用并执行了正确的地址和命令。
在示例设计中，初始化模块的“ rx_data_good_in”端口是否连接到有效的“数据良好”检查器？默认情况下，它已连接到PRBS检查器。如果未使用PRBS检查器，并且未声明rx_data_good_in，则初始化模块逻辑将不断重置RX。

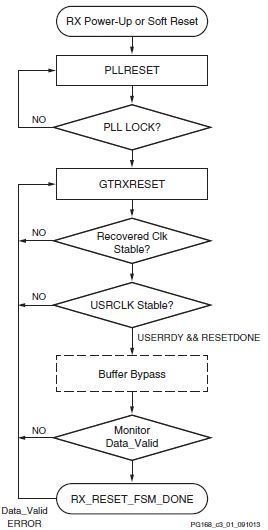

TX和RX RESET FSM表：
有关何时应用哪种类型的RESET的其他检查：
7系列的配置完成：
TX RESET：
顺序模式：
配置完成后500ns后置位的复位。
RX RESET：
顺序模式：
配置完成后500ns后置位的复位。
单模式：
完成配置后，在800到1000ns后断言复位。
请注意，在完成500ns配置后，需要将重置模式更改为顺序模式。
软重置/ GT
必须处于顺序模式
在检测到RXRESETDONE高电平之前，所有组件复位在整个复位过程中始终被驱动为低电平。
对于所有7系列GTX和GTH（RXOUT_DIV = 1＆RX_DATA_WIDTH = 16,32或64），GTRXRESET脉冲宽度应约为参考时钟的一个周期。
对于7系列GTH（RXOUT_DIV！= 1＆RX_DATA_WIDTH = 20,40或80），请参阅（UG476）以确保遵循正确的程序来发出GTRXRESET，并且对于7系列GTP请参见（UG482）。
一些有用的调试端口来监视：
